「らいざん型」巡視船
       Raizan class patrol vessel

 ネームシップである「らいざん」。「びざん」→「ばんな」→「らいざん」と3度も船名が変更されたため、その都度タイプとしての呼称も変わっている。番号としてはPS05「かむい」の方が若く設定されているが、これは同時に竣工した2隻のうち「かむい」が北に配備されたことに起因するものであり、計画としてはPS06「らいざん」の方が早いので「らいざん」をネームシップとしている。
 (写真:第56回海上保安庁観閲式/撮影:鯛風雲)

●解説

 「しんざん」型巡視船の改良型として1994年に登場した小型巡視船。「しんざん」型を基準として連続行動時間の延長をテーマに設計がなされている。連続行動時間を延長するとはつまり、一回の出港で航行できる時間を長くすることであり、燃料や食糧の搭載量を増やし居住性を向上させる措置が取られている。

 武装として20ミリ多銃身機関砲(JM61バルカン)を1門搭載している。これは防弾が施されたブリッジ内から遠隔操作できるシステム(※1)と連接されており、乗員は安全な環境からの射撃を行えるほか、同時に射撃指揮装置によりあらゆる環境下で正確な射撃を行えるようになっている。2001年に発生した九州南西海域工作船事件においては7番船「みずき」が工作船に対し船体射撃を実施。海面が荒れる中でも極めて正確な射撃が可能であることを示した。また、この事件における功績を称え、配置替え後も殊勲船として「みずき」の名を留めている。(※2)

 1999年1月に発効した日韓漁業協定の新協定によって排他的経済水域が設定され、自国の排他的経済水域内における違法操業を取り締まれるようになった経緯を踏まえ、7番船の「みずき」は密漁船対策としてディーゼルエンジンの出力を強化する改良を施した補足機能強化型として設計されている。

 8番船以降は大幅な改良を行い、それまで2軸(スクリュー)+ウォータージェット(※3)1基であったのをウォータージェット2基へ変更したことを皮切りに、船体の軽量化や水中抵抗の軽減など、更なる高速化・高機動化を目指した設計となった。

※1:正式名称はRFS(目標追尾型遠隔操縦機能)。
※2:海上保安庁では巡視船が他の管区に配置換えとなった際、必ず船名をその土地に因んだものに変更するしきたりがあるが、九州南西海域工作船事件に従事した「いなさ」「きりしま」「あまみ」、そして「みずき」は除籍されるまでその名を留めることを約束されている。
※3:<ウォータージェット推進>従来のスクリュー推進とは異なる推進装置で、水を高圧ポンプで後方に噴射することによって推力を得る方式。スクリューよりも高速航行に適しているため、巡視船での採用例は多い。
(解説:鯛風雲)


●基本データ
種別
小型巡視船(PS)
登場年
1994年
主機
ディーゼル3基・2軸+ウォータージェット1基(1〜7番船)
ディーゼル3基・ウォータージェット2基(8番船以降)
出力
9400馬力
基準排水量
195t
速力
35kt
全長
46m
船質
軽合金
全幅
7.5m
乗員
15名

●兵装一覧
 JM61-RFS Mk.2「バルカン」20mm多銃身機関砲×1

●主な従事記録
2001年12月22日 九州南西海域工作船事件
 PS11「みずき」が工作船に向けて船体射撃を実施。

2010年9月7日 尖閣諸島中国漁船衝突事件
 PS11「みずき」が違法操業中の「ミン晋漁5179」から衝突を受ける。

2012年8月15日 香港活動家尖閣諸島上陸事件
 PS16「のばる」が抗議船に向け放水規制を実施。活動家から投石を受ける。
 PS11「みずき」が抗議船に強行接舷。移乗した保安官により制圧。

●同型船
番号
船名
竣工日
所属
PS05 かむい 1994年1月31日 第七管区 福岡海上保安部
PS06 らいざん 1994年1月31日 第一管区 江差海上保安署
PS07 あしたか 1994年9月30日 第三管区 横須賀海上保安部
PS08 かりば 1995年8月29日 第一管区 根室海上保安部
PS09 あらせ 1997年1月29日 第五管区 宿毛海上保安部
PS10 さんべ 1997年1月29日 第八管区 隠岐海上保安部
PS11 みずき 2000年6月9日 第十一管区 石垣海上保安部
PS12 こうや 2004年3月18日 第五管区 田辺海上保安部
PS13 つくば 2009年3月4日 第三管区 茨城海上保安部
PS14 あかぎ 2009年3月4日 第三管区 銚子海上保安部
PS15 びざん 2011年4月26日 第五管区 徳島海上保安部
PS16 のばる 2011年4月26日 第十一管区 宮古海上保安部
PS17 たかちほ 2011年8月24日 第十管区 宮崎海上保安部
PS18 さんれい 2012年3月12日 第五管区 高知海上保安部
PS19 あさじ 2012年3月12日 第七管区 対馬海上保安部

●ギャラリー

PS06「らいざん」。
(写真:第56回海上保安庁観閲式/撮影:鯛風雲)

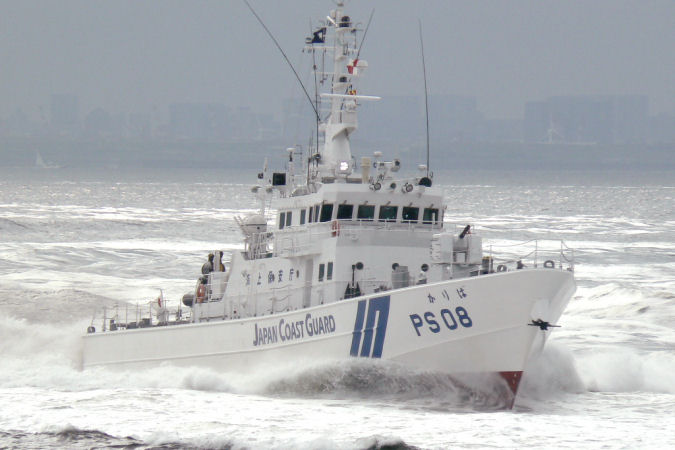

PS08「かりば」。
(写真:第55回海上保安庁観閲式/撮影:鯛風雲)

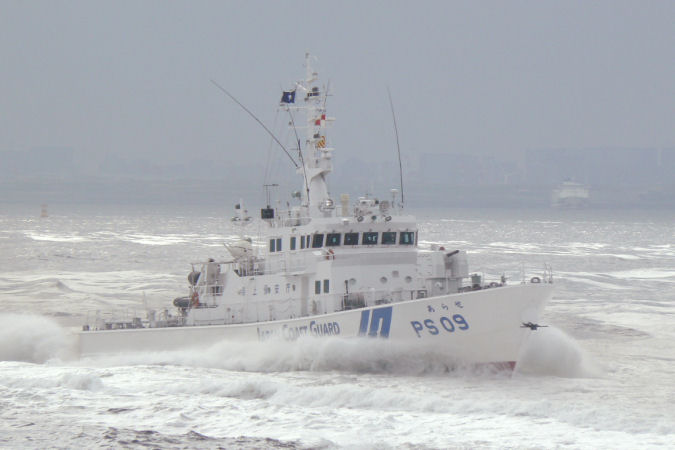

PS09「あらせ」。
(写真:第55回海上保安庁観閲式/撮影:鯛風雲)

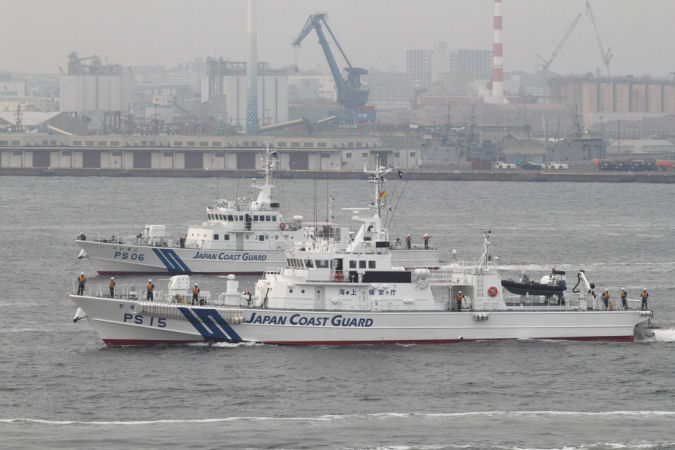

PS15「びざん」。奥はPS06「らいざん」。
(写真:横浜港/撮影:鯛風雲)

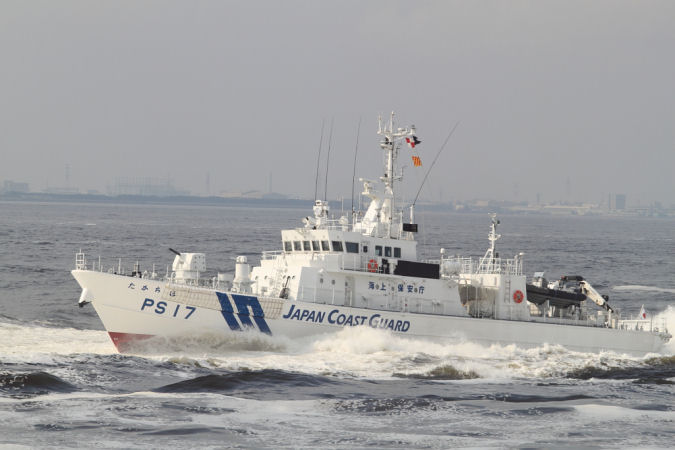

PS17「たかちほ」。
(写真:第56回海上保安庁観閲式/撮影:鯛風雲)
